REPORTE FOTOGRÁFICO DE OBRAS 2011

OBRA: CONSTRUCCIÓN DE LA RED DE DISTRIBUCIÓN DE AGUA POTABLE, BENEFICIANDO A 200 VIVIENDAS.

MUNICIPIO: SAN PEDRO APOSTOL

DEMOLICIÓN DE CONCRETO HIDRAULICO

CAMA DE ARENA PARA LA INSTALACIÓN DE LA TUBERIA DE PVC HIDRAULICO RD-26 4

SUMINISTRO Y COLOCACIÓN DE LA TUBERIA DE PVC HIDRAULICO RD-26 4

CONSTRUCCIÓN DE TOMAS DOMICILIARIAS

NOMBRE DE LA OBRA:  R.D. AMPL. Y MEJ. EN PUEBLO VIEJO

MUNICIPIO: MAGDALENA PEÑASCO

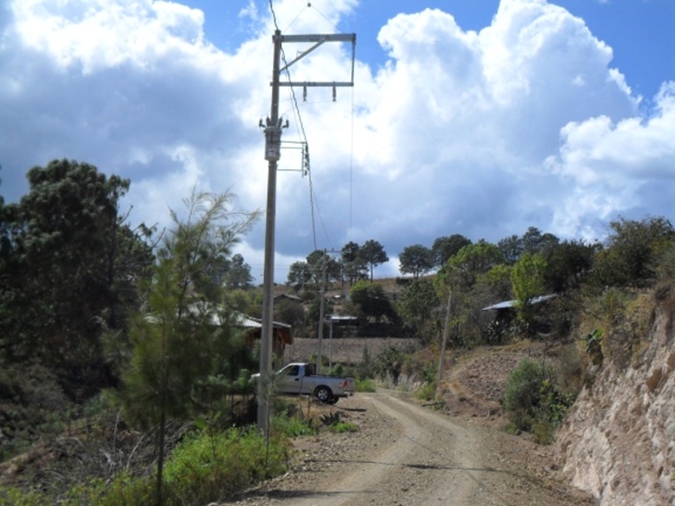

SE INSTALARON 25 POSTES DE CONCRETO PC-12 750, 07 TRANSFORMADORES DE 10 KVA A DOS BOQUILLAS, 01 TRANSFORMADOR DE 15 KVA TRIFASICO, 0+480 KM DE RED DE BAJA TENSION A 2F-3H, 0+160 KM. DE RED DE BAJA TENSION A 3F-4H, 1+230 KM. DE RED DE MEDIA TENSION 2F-3H.

NOMBRE DE LA OBRA:  R.D. AMPL.  CERRO DELGADO

MUNICIPIO: MAGDALENA PEÑASCO

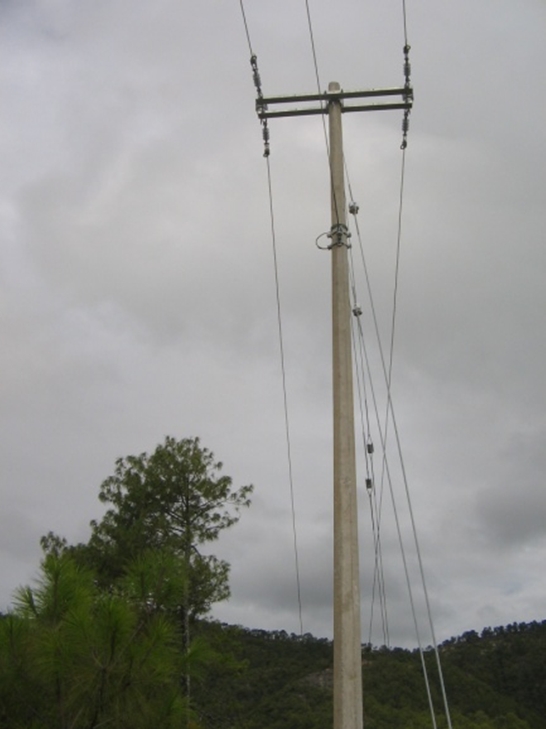

SE INSTALARON 03 POSTES DE CONCRETO PC-12 750, 01 TRANSFORMADOR DE 10 KVA A DOS BOQUILLAS, 0+520 KM. DE RED DE MEDIA TENSION 2F-3H.

NOMBRE DE LA OBRA:  AMPL. R.D.  BOMBA DE AGUA SANTA LUCIA MONTE VERDE

MUNICIPIO: SANTA LUCIA MONTE VERDE.

SE INSTALARON 02 POSTES DE CONCRETO PC-12 750, 01 TRANSFORMADOR DE 45 KVA TRIFASICO, 0+150 KM. DE RED DE MEDIA TENSION 3F-4H.







OBRA: REHABILITACION Y CONSTRUCCION DE BOULEVARD "LUIS ECHEVERRIA" PRIMERA ETAPA.

MUNICIPIO: SANTIAGO JAMILTEPEC

UNO DE LOS TRABAJOS PRELIMINARES EN ESTA OBRA CONSISTIO EN LA DEMOLICION DE CONCRETO HIDRAULICO.

EXCAVACIONES PARA LA DESINSTALACION DE LA RED DE AGUA POTABLE EXISTENTE.

DESINSTALACION DE LA RED DE AGUA POTABLE EXISTENTE.

INTRODUCCION DE LA LINEA DEL SISTEMA DE ALCANTARILLADO NUEVA INCLUYENDO LAS DESCARGAS DOMICILIARIAS.

INTRODUCCION DE LA LINEA DE LA RED DEL SISTEMA DE AGUA POTABLE NUEVA INCLUYENDO LAS TOMAS DOMICILIARIAS.

CONFORMACION DE BASE HIDRAULICA (MOVIMIENTOS DE TIERRAS).

CONSTRUCCION DE GUARNICIONES TRAPEZOIDALES.

SUMINISTRO Y COLOCACION DE CONCRETO PARA PAVIMENTO.

ESTAMPADO DEL CONCRETO HIDRAULICO.

OBRA:                CONSTRUCCIÓN UNIDAD BÁSICA DE VIVIENDA RURAL

MUNICIPIO:       SAN JUAN JUQUILA MIXES

LOCALIDAD:     GUADALUPE VICTORIA

MEMORIA DESCRIPTIVA

VIVIENDA PROTOTIPO: CONSTRUCCION VIVIENDA A BASE DE ZAPATAS AISLADAS DE 60 X 60 CMS. ARMADAS CON VAR. DE 3/8" A.C 20 CMS. Y ZAPATA AISLADA DE 60X75 CMS. ARMADA CON VAR. DE 3/8" A.C. 20 CMS. ANCLADOS EN ELLAS CASTILLO DE ARMEX DE 15X15 CMS. Y 15X20 CMS. CON UN CONCRETO F´C=250 KGS/CM2. CADENAS DE DESPLANTE DE 15X20 CMS. DE ARMEX DE 11X15 CMS. MUROS DE TABICON LIGERO DE 10X14X28 CMS. A ALTURAS DE 2.50 Y 3.20 MTS. ACABADO COMUN;  CADENAS DE CERRAMIENTO DE 15X20 CMS. ARMADO CON ARMEX DE 15X20 CMS. TECHUMBRE A BASE DE PERFIL TUBULAR DE 1 1/2" X 3" CAL. 22 Y LAMINA ONDULADA MCA. ZINTRO CAL 32 FIJADA CON PIJA 1 1/2"X1/8". PISO DE CONCRETO DE 10 CMS. DE ESPESOR ACABADO FINAL PULIDO

OBRA:               REHABILITACIÓN DE LA ESCUELA PRIMARIA VALENTIN GÓMEZ FARIAS

MUNICIPIO:     SAN JUAN YATZONA

MEMORIA DESCRIPTIVA

BARDA PERIMETRAL: CONSTRUCCION DE BARDA PERIMETRAL A BASE DE ZAPATAS AISLADAS DE 30 X 30 CMS. ARMADA CON VAR. DE 3/8" A.C. 20 CMS. ANCLADOS CASTILLOS DE ARMEX DE SECCION DE 20 X 20 CMS. HECHURA DE MURO A BASE DE TABICON PESADO DE 10X14X28 CMS. A UNA ALTURA DE 0.80 CMS. APLANADOS ACABADO FINO EN SUS DOS CARAS EXTERIORES E INTERIORES Y COMO ACABADO FINAL PINTURA VINILICA COLOR AZUL; ANCLAJE DE MALLA ELECTROSOLDADA DE 3.00 MTS DE ALTURA ANCLADOS CON TUBOS REDONDOS DE 3.00 MTS DE ALTURA. ANCLAJE DE HERRERIA A BASE DE PERFIL TUBULAR DE 3 1/2" X 1" DE 2.5 MTS DE ALTURA. COMO ACABADO FINAL APLICACION DE PINTURA ESMALTE MATE COLOR CREMA.

MEMORIA DESCRIPTIVA

CANCHA DEPORTIVA: CONSTRUCCION DE CANCHA DEPORTIVA DE CONCRETO DE 10 CMS. DE ESPESOR; ARMADO CON RODAPIES DE CONCRETO ARMADO CON VAR. DE 3/8" A.C. 25 CMS. DE SEPARACION; CANCHA DEPORTIVA CON HECHURA DE CONCRETO HECHO EN OBRA DE UN F´C=250 KGS/CM2. EN PIEDRAS DE 2.50X2.50 MTS Y ACABADO RAYADO Y APLICACION DE PINTURA ESMALTE MATE MARCANDO CANCHA DE BASQUETBOL Y VOLIBOL NOMINATIVOS; SUMINISTRO Y COLOCACION DE TABLEROS DE HERRERIA CON REDONDO CEDULA 40 SOLDADOS A TABLERO DE LAMINA ACANALADA DE SECCION DE 1.50X0.90 MTS COMO TABLERO Y COMO ACABADO FINAL APLICACION DE PINTURA ESMALTE MATE COLOR NARANJA.

OBRA:            “CONSTRUCCION DE ANEXOS SANITARIOS EN

                         LA ESCUELA PRIMARIA JUAN JACOBO

                         ROUSSEAU“

MUNICIPIO: SANTIAGO ZACATEPEC

MEMORIA DESCRIPTIVA

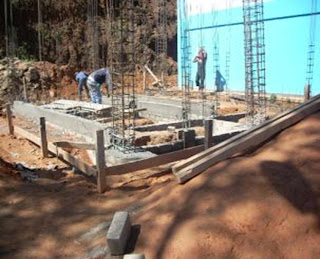

SERVICIOS SANITARIOS: CIMENTACION A BASE DE TABICON DE ENRASE DE MURO 28 CMS. CADENAS DE DESPLANTE DE 14 X 20 CMS. ALBAÑILERIA: MUROS DE TABIQUE ROJO RECOCIDO DE 14 CMS. DE ESPESOR; COLUMNAS DE CONCRETO ARMADO DE SECCION DE 30 X 40 CMS. APLANADOS INTERIORES ACABADO FINO Y COLOCACION DE AZULEJO DE 20 X 30 CMS. A UNA ALTURA DE 1.80 M Y APLANADOS ACABADO FINO EN EXTERIORES Y COMO ACABADO FINAL APLICACION DE PINTURA VINILICA; INSTALACION HIDROSANITARIA: A BASE DE CPVC 1/2", 3/4" Y 1" DE DIAMETRO Y PVC DE 2" Y 4" DE DIAMETRO; INSTALACION ELECTRICA A BASE DE POLIFLEX DE 3/4" Y CAJAS DE REGISTRO DE 3/4" LUMINARIAS DE 2X32 WATTS FLUORESCENTES Y TIPO GABINETE DE 30X30 CMS. RODAPIE DE CONCRETO ARMADO DE SECCION 25 CMS. DE ANCHO Y LONGITUD VARIABLE; LOSA DE CIMENTACION DE 10 CMS. DE ESPESOR; LOSA TAPA DE CONCRETO ARMADO CON VARILLAS DE 3/8" Y 1/2" CON UNA SEPARACION DE 28 CMS. UNA CORRIDA Y UNA BALLONETEADA CON BASTONES A UN CUARTO DE CLARO.

MEMORIA DESCRIPTIVA

REHABILITACION DE AULAS EXISTENTES: REHABILITACION DE AULAS EXISTENTES DESAMANTELAMIENTO DE PUERTAS Y VENTANAS DE HERRERIA; DEMOLICION DE APLANDOS EXISTENTES EN MAL ESTADO; DEMOLICION DE RODAPIES, BANQUETAS Y PISOS EXISTENTES; DEMOLICION DE LOSA TAPA EN MAL ESTADO; CONSTRUCCION DE LOSA TAPA DE CONCRETO ARMADO DE 10 CMS. DE ESPESOR CON VARILLA DE 3/8" A.C. 28 CMS. DE SEPARACION UNA CORRIDA Y UNA BALLONETEADA REFORZADA CON BASTONES DE 1/2" A UN CUARTO DEL CLARO; TRABES DE CONCRETO ARMADO DE SECCIONES DE 25X40 CMS. Y DE 30 X 45 CMS. MUROS DE CONCRETO ARMADO CON DIAMETRO DE 1/2" SEPARACION A.C. 20 CMS. ANCLADA CON ZAPATA AISLADA DE 0.8 CM. DE ANCHO X 2.15 MTS DE LONG. ARMADA CON VAR. DE 1/2" SEPARACION A.C 25 CMS. APLANADOS INTERIORES ACABADO FINO Y PINTURA VINILICA COMO ACABADO FINAL: APLANADOS ACABADO FINO RAYADO EN MUROS EXTERIORES Y PINTURA VINILICA COMO ACABADO FINAL; HECHURA DE RODAPIE, BANQUETAS Y PISO DE CONCRETO. ARMADOS CON DIAMETRO DE 3/8"

NOMBRE DE LA OBRA:  CONSTRUCCION DEL SISTEMA DE AGUA POTABLE UBICACIÓN: MUNICIPIO: SANTIAGO ZACATEPEC ESTADO: OAXACA

MEMORIA DESCRIPTIVA

CAJA COLECTORA DE AGUA: CONSTRUCCION  A BASE DE PIEDRA DE LA REGION JUNTEADA CON MORTERO CEMENTO-ARENA PROPORCION 1:5, APLANADO EN SU INTERIOR ACABADO PULIDO INCLUYENDO EL PRODUCTO FESTERGRAL COMO ADHITIVO PARA EVITAR FILTRACIONES FUTURAS; ESCALERA MARINA A BASE DE PIEDRA DE LA REGION; LOSA DE CIMENTACION Y LOSA TAPA DE CONCRETO ARMADO CON VAR. DE 3/8". A.C 18 CMS. DE SEPARACION, SUMINSITRO Y COLOCACION DE TUBOIS VENTILA DE FO.GO. DE 3"; HECHURA DE REGISTROS PARA ALOJAMIENTO DE CUADRO DE VALVULAS DE 4" Y 3" INCLUYE TAPAS DE HERRERIA A BASE DE ANGULO DE 1"X1" Y LAMINA LISA CAL. 26.

MEMORIA DESCRIPTIVA

TANQUE DE ALMACENAMIENTO DE AGUA: CONSTRUCCION A BASE DE  MURO DE PIEDRA DE LA REGION JUNTEADO CON MORTERO CEMENTO-ARENA PROPORCION 1:5; APLANADO EN SU INTERIOR ACABADO PULIDO INCLUYENDO FESTERGRAL ADHITIVO ESPECIAL PARA EVITAR FILTRACIONES, ESCALERA MARINA A BASE DE PIEDRA DE LA REGION; SUMINISTRO Y COLOCACION DE TUBOS VENTILA DE FO.GO. DE 3"; HECHURA DE REGISTROS PARA ALOJAMIENTO DE CUADRO DE VALCULAS DE 4" Y 3" INCLUYENDO TAPAS A BASE DE HERRERIA DE ANGULO DE 1"X 1" Y LAMINA LISA CAL. 26.

MEMORIA DESCRIPTIVA

LINEA DE CONDUCCION: SUMINISTRO Y TENDIDO DE TUBERIA DE FO.GO. DE 4" Y 3" INCLUYENDO ACCESORIOS COMO LO SON COPLES, TEES, NIPLES DE FO. GO. DE 4" Y 3"; VALVULAS ELIMADORAS DE AIRE Y DESAGUE. BRIDAS DE 4" Y 3" CODOS DE 4" Y 3".
